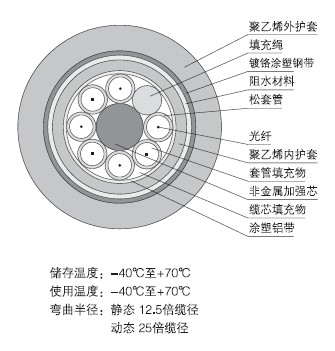

GYFTA53光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中,套管内填充防水化合物。缆芯的中心是一根非金属加强芯 (FRP),对于某些芯数的光缆来说,非金属加强芯外还需挤上一层聚乙烯 (PE)。松套管(和填充绳) 围绕中心加强芯绞合成紧凑的圆形缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带 (APL)纵包后挤上一层聚乙烯内护套,双面镀铬涂塑钢带 (PSP) 纵包后挤制聚乙烯外套成缆。
光缆型号 |
光纤数 |
缆芯单元数 |
松套管内最大光纤数 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
GYFTA53-2~48Xn | 2~48 | 8 | 6 | 15.4 | 230 | 1000/3000 | 1000/3000 |
GYFTA53-50~96Xn | 50~96 | 8 | 12 | 16.8 | 270 | 1000/3000 | 1000/3000 |
GYFTA53-98~120Xn | 98~120 | 10 | 12 | 17.8 | 310 | 1000/3000 | 1000/3000 |
GYFTA53-122~144Xn | 122~144 | 12 | 12 | 20.0 | 360 | 1000/3000 | 1000/3000 |
