A护套钢丝铠装光缆 (GYTA33/333)

产品概述

GYTA33/333光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯 (PE)。松套管 (和填充绳) 围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带 (APL) 纵包后挤一层聚乙烯内护套，再经单层或双层细圆钢丝铠装后，最终挤制聚乙烯外护层成缆。

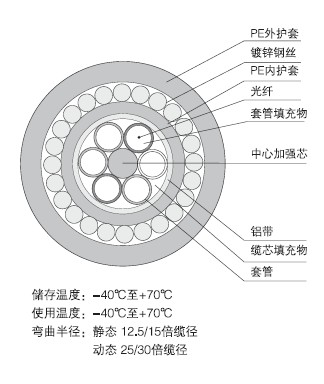

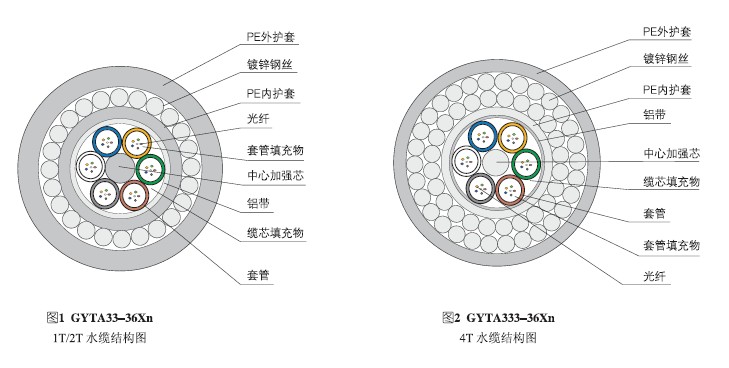

光缆结构图

产品特点

  • 具有很好的机械性能和温度特性
  • 细圆钢丝铠装使光缆具有更强的抗拉性能
  • 松套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤提供了关键性保护
  • 良好的抗侧压性
  • 采用下列措施来确保光缆的防水性能
  • 单根钢丝中心加强芯
  • 松套管内填充特种防水化合物
  • 完全缆芯填充
  • 涂塑铝带（APL）防潮层

    • 适用

  • 管道、直埋

    • 结构及技术参数

    光缆型号 （以2纤递增） 光纤数 光缆直径 mm 光缆重量 kg/km 允许拉伸力 长期/短期 N
    GYTA33-2～36Xn 2～36 17.4 454 4000/10000
    GYTA33-38~60Xn 38~60 17.4 449 4000/10000
    GYTA33-62~72Xn 62~72 18.2 495 4000/10000
    GYTA33-74~96Xn 74~96 20.0 560 4000/10000
    GYTA33-98~120Xn 98~120 21.2 636 4000/10000
    GYTA33-122~144Xn 122~140 23.2 740 4000/10000
    GYTA33-2～36Xn 2～36 19 690 10000/20000
    GYTA33-38~60Xn 38~60 19 707 10000/20000
    GYTA33-62~72Xn 62~72 19.8 780 10000/20000
    GYTA33-74~96Xn 74~96 21.6 860 10000/20000
    GYTA33-98~120Xn 98~120 22.8 960 10000/20000
    GYTA33-122~144Xn 122~140 25.0 1100 10000/20000
    GYTA33-2～36Xn 2～36 23.6 1346 20000/40000
    GYTA33-38~60Xn 38~60 23.6 1396 20000/40000
    GYTA33-62~72Xn 62~72 24.2 1508 20000/40000
    GYTA33-74~96Xn 74~96 25.6 1650 20000/40000
    GYTA33-98~120Xn 98~120 27.6 1776 20000/40000
    GYTA33-122~144Xn 122~140 29.2 1980 20000/40000

    注解

  • 型号的后缀Xn表示选用的光纤类型, 详见光缆型号命名说明；
  • 套管和光纤的颜色排列见色谱表；
