自承式蝶形引入光缆(GJYXFCH/GJYXCH)

产品概述

GJYXFCH/GJYXCH自承式引入光缆是在GJXFH/GJXH光缆外侧再附加一根增强元件（钢丝或者钢丝绳）

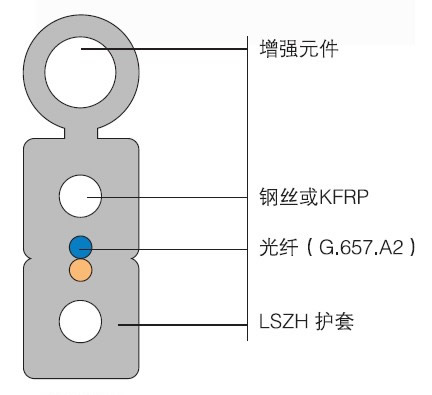

光缆结构图

产品特点

  • 适用于户外架空引入室内
  • 独特的凹槽设计，易剥离，方便接续，简化安装和维护，抗拉力强
  • 低烟无卤阻燃护套，环保、安全

    • 产品标准

  • 满足YD/T1997-2009标准

    • 结构及技术参数

    光缆型号 光缆尺寸(mm) 光缆重量（KG/KM） 允许拉伸力 长期/短期(N） 允许压扁力 长期/短期（N/100mm） 最小弯曲半径 静态/动态(mm) 储存、使用温度（℃）
    GJYXFCH-1B6a2 （2.0±0.1）x(3.0±0.1) 18.9 300/600 1000/2200 15/30 -20~+60
    GJYXFCH-2B6a2 （2.0±0.1）x(3.0±0.2) 18.9 300/600 1000/2200 15/30 -20~+60
    GJYXCH-1B6a2 （2.0±0.1）x(3.0±0.1) 21 300/600 1000/2200 15/30 -20~+60
    GJYXCH-2B6a2 （2.0±0.1）x(3.0±0.2) 2 300/600 1000/2200 15/30 -20~+60

    交货长度

  • 推荐长度：2000m；可按客户要求提供其它长度
